整流桥-桥式整流作业原理

  有多种方法能够用整流二极管将沟通电转换为直流电，包含半波整流、全波整流以及桥式整流等。整流桥，便是将桥式整流的四个二极管封装在一起，只引出四个引脚。四个引脚中，两个直流输出端标有+或-,两个沟通输入端有~符号。了解更多关于整流桥的产品参数及供给信息请点击此处：

  这款电源的整流桥部分选用了一体式的整流桥，整流桥的效果就能经过二极管的单导游通的特性将电平在零点上下起浮的沟通电转换为单向的直流电，一般电源中选用的整流桥除了这种单颗集成式的还有选用四颗二极管完成的，它们的原理完全相同 效果便是整流，把沟通电变为直流电。实质上便是把4个硅二极管接成桥式整流电路之后封装在一起用塑料包装起来，引出4个脚，其间2个脚接沟通电源，用~~符号表明，2个脚是直流输出，用+ -表明。 特点是便利细巧。不占当地。 规格型号一般直接用参数表明：50伏1安，100伏5安等等。 假如你要运用整流桥，挑选的时分留点余量，例如要做12伏2安培输出的整流电源，就可以再一次进行挑选25伏5安培的桥。

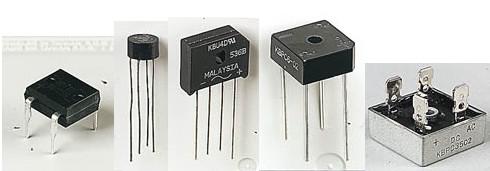

  全桥是由4只整流二极管按桥式全波整流电路的方式衔接并封装为一体构成的，图是其外形。

  一般整流桥命名中有3个数字，第一个数字代表额定电流，A;后两个数字代表额电压（数字*100），V
