整流桥的参数特性

  整流桥就是将整流管封在一个壳内了。分全桥和半桥。全桥是将连接好的桥式整流线个二极管封在一同。半桥是将4个二极管桥式整流的一半封在一同，用2个半桥可组成1个桥式整流线路，一个半桥也可以组成变压器带中心抽头的全波整流线路，挑选整流桥要考虑整流线路和作业电压。怎样挑选电源输进整流桥和滤波电容？这一工程师为您介绍。

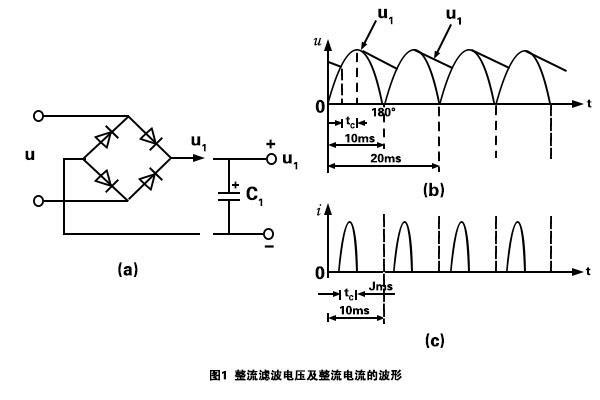

  50Hz沟通电压凭借全波整流后变为脉动直流电压u1，再凭借输进滤波电容获得直流高压U1。在抱负情况下，整流桥的导通角本应当为180°(导通规模是在0°～180°)，但由于滤波电容器C的效果，仅在接近沟通峰值电压处的很短时刻内，才有输进电流流凭借整流桥对C充电。50Hz沟通电的半周期为10ms，整流桥的导通时刻tC≈3ms，其导通角仅为54°(导通规模是36°～90°)。所以，整流桥实践凭借的是窄脉冲电流。桥式整流滤波线(a)所显现，整流滤波电压及整流电流的波型各自如下图l(b)和(c)所显现。

  (2)整流二极管的1次导通进程，可视作1个“选通脉冲”，其脉冲重复频率就等于沟通电网的频率(50Hz)。

  (3)为下降开关电源电路中500kHz之下的传导噪声，有时候用2只一般硅整流管(比方1N4007)与2只快康复二极管(如FR106)组成整流桥，FRl06的反向康复时刻trr≈250ns。
