轿车沟通发电机调节器与整流桥原理pptx

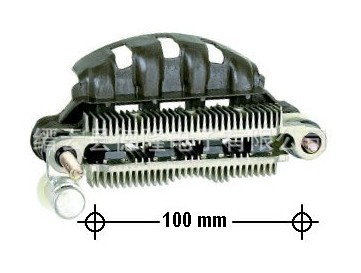

  沟通发电机三相沟通电经6只硅整流二极管组成的全波桥式整流电路整流,再经滤波电容滤波后为直流电输出

  三只正二极管负极点衔接在一起时,正极点电位最高者导通, 三只负二极管正极点衔接在一起时,负极点电位最低者导通。

  每一瞬时都有一个正极管和一个负极管导通,使电路构成回路。这样,经过用电器的便是直流电。

  一般它包括一个PN结,有阳极和阴极两个端子。其结构如图1所示。P区的载流子是空穴,N区的载流子是电子,在P区和N区间构成必定的位垒。外加使P区相对N区为正的电压时,位垒下降,位垒两边邻近发生贮存载流子,能经过大电流,具有低的电压降(),称为正导游通状况。

  二极管任可恢复本来状况。但条件是其电功率不答应超出二极管的耗散功率,不然因不断升温而损坏PN结,形成热击穿。

  (1)最大均匀整流电流IF:指二极管长时间作业时答应经过的最大正向均匀电流。该电流由PN结的结面积和散热条件决议。使用时应留意经过二极管的均匀电流不能大于此值,并要满意散热条件

   (2)最高反向作业电压VR:指二极管两头答应施加的最大反向电压。若大于此值,则反向电流(IR)剧增,二极管的单导游电性被损坏,然后引起反向击穿。一般取反向击穿电压(VB)的一半作为(VR)。

  (3)最大反向电流IR:它是二极管在最高反向作业电压下答应流过的反向电流,此参数反映了二极管单导游电功能的好坏。因而这个电流值越小,标明二极管质量越好。

  (5)最高作业频率fm:它是二极管在一般的情况下的最高作业频率。主要由PN结的结电容及扩散电容决议,若作业频率超越fm,则二极管的单导游电功能将不能很好地表现。例如1N4000系列二极管的fm为3kHz

  (6)反向恢复时间tre:指在规则的负载、正向电流及最大反向瞬态电压下的反向恢复时间。
