整流桥怎么丈量好坏？ASEMI工程师总结七字口诀

  整流桥是最常用的电路，其运用二极管的单导游通性进行整流，一般用于将沟通电转换为直流电。那么整流桥怎么丈量好坏?ASEMI工程师总结七字口诀

  大多数整流全桥都用“ +”，“一”和“〜”符号符号（其间“ +”是整流后的输出电压的正极，“一”是输出电压的负极，而两个“〜”是沟通电压输入端子），很简单辨认每个电极。如下是整流桥电路图：

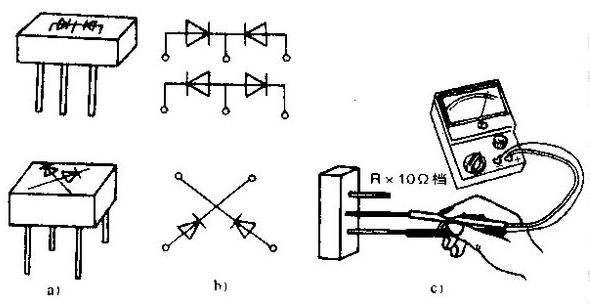

  在检测过程中，可以用万用表丈量“+”极和两个“～”极，“一”极和两个“～”之间的整流二极管的正，反向电阻值是不是正常，能判别整流桥有没有损坏。假如丈量出全桥中某个二极管的正向和反向电阻值均为0或都为无穷大，则能判别该二极管已击穿或开路损坏。如下图所示：

  整流桥品牌ASEMI的工程师总结了“一四单通、二三断”七字口诀。整体思路是拆下整流桥，并运用指针表RX1K档位对其进行细心的检测，一和四引脚和任何引脚都是单导游通的，即所谓的“一四单通”，二引脚和三引脚丈量时一直处于断路不通，便是：“二三断”，契合此条件的便是好的，反之亦然。
